Tugas Pendahuluan Modul 3 UP&UC

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Alat dan Bahan

3. Gambar Rangkaian simulasi

4. Flowchart

5. Listing Program

6.Video

7. Link Download

  1. Kondisi [Kembali]

Modul 3 percobaan 1 no 6

Tambahkan resistor sebelum LED sebesar 1k ohm

2 Alat dan Bahan [kembali]

Alat

Arduino

Power Supply

Bahan

Push Button

LED



Resistor


Potensiometer

3. Gambar Rangkaian Simulasi [Kembali]

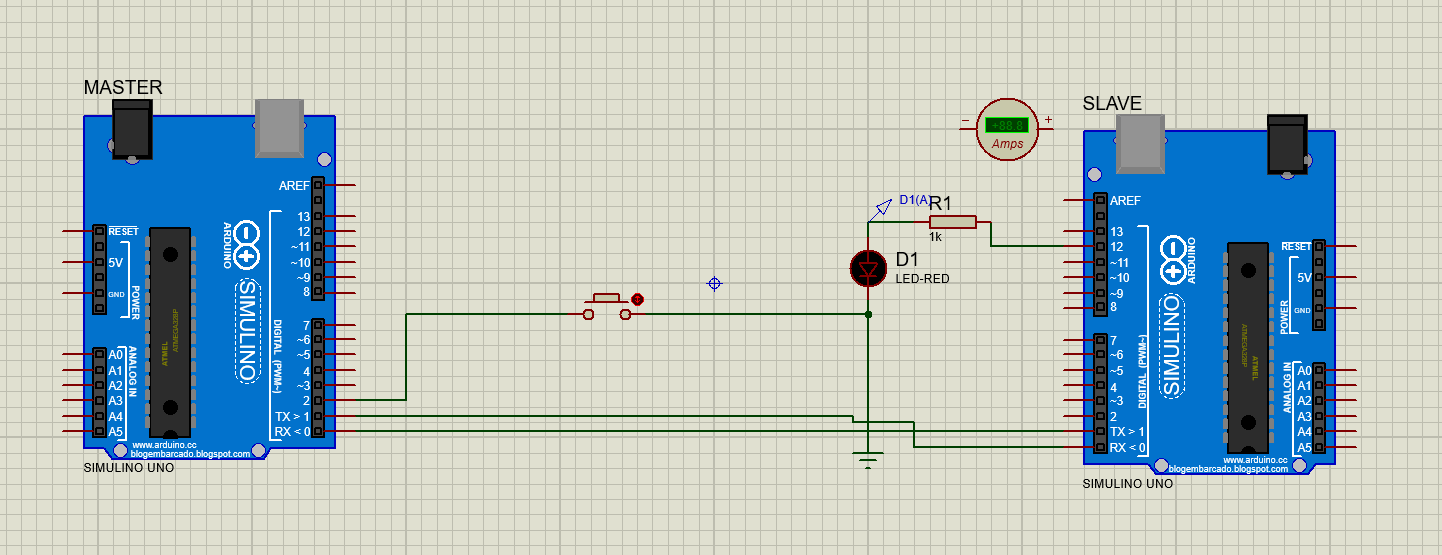

Gambar 1.rangkaian simulasi

4. Flowchart [Kembali]

FLowchart Master

Flowchart Slave

5. Listing Program  [Kembali]

//MASTER

#define button 2 //Deklarasi pin 2 untuk button

void setup()        //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(button, INPUT_PULLUP);

  Serial.begin(9600); //Set baud rate 9600

}

void loop()         //Semua kode dalam fungsi ini dieksekusi berulang

{

  int nilai = digitalRead(button);

  //Button ditekan

  if (nilai == 0)

  {

    Serial.print("1");

  }

  else

  {

    Serial.print("2");

  }

  delay(200);

}

//SLAVE

#define led 12 //Deklarasi pin 12 untuk LED

void setup()    //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(led, OUTPUT); //Deklarasi LED sebagai output

  Serial.begin(9600);           //Set baud rate 9600

}

void loop()                          //Semua program dalam fungsi ini dieksekusi berulang

{

  if (Serial.available() > 0)

  {

    int data = Serial.read();

    if (data == '1') //Jika data yang dikirimkan berlogika

    {

      digitalWrite(led, HIGH); //LED menyala

    }

    else

    {

      digitalWrite(led, LOW); //LED mati

    }

  }

}

6. Video Simulasi [Kembali]

7. Link Download [Kembali]

Download Rangkaian Simulasi  disini
Download Video simulasi  disini
Download HTML  disini
Download proram arduino slave  disini
Download Program Arduino master   disini

Download Flowchart   disini
