4.8 Schmitt Gates






A. TUJUAN [KEMBALI]

1. Mengetahui pengertian mengenai gerbang schmitt

2. Mengetahui bentuk rangkaian gerbang logika

B. ALAT DAN BAHAN [KEMBALI]

1. 74HCT04 Hex Inverter

Inverter atau pembalik(NOT) adalah suatu gerbang yang bertujuan untuk menghasilkan logika output kebalikan dari logika input.

74HCT04 Hex Inverter IC Pinout, Features, Equivalent & Datasheet 74HCT04 5V CMOS Hex Inverter |

simbol inverter pada proteus adalah:



karakteristik dari inverter adalah:



2. Gerbang Or

OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 1.

Image result for gambar pin gerbang or  Image result for  or 7432

simbol gerbang or pada proteus:



karakteristik gerbang or:

Gerbang OR memiliki karakteristik “memihak 1”, di mana karakteristik logikanya akan selalu mengeluarkan hasil output bernilai 1 apabila ada satu saja input yang bernilai 1.

3. Gerbang And

AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 1.

Image result for pin gerbang andImage result for pin  and 7408

simbol gerbang and pada proteus:



karakteristik gerbang and:

Gerbang AND memiliki karakteristik logika di mana jika input yang masuk adalah bernilai 0, maka hasil outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output akan bernilai 1 pula.

C. DASAR TEORI GERBANG SCHMITT [KEMBALI]

Gerbang logika memiliki level tegangan ambang masukan tunggal. Ambang batas sama untuk transisi output rendah ke tinggi dan tinggi ke rendah. Tegangan ambang  terletak di antara level tegangan rendah tertinggi dan level tegangan tinggi terendah. Gerbang logika dapat menghasilkan keluaran yang tidak menentu bila diumpankan dengan lambat berbagai masukan.

gambar 4.28 paralel dari inverter tristate



gambar 4.29 and-or-invert dan or-and-invert


gambar 4.30 gerbang and-or-invert dua lebar empat masukkan


gambar 4.31gerbang and-or-invert dengan lebar empat dua masukkan

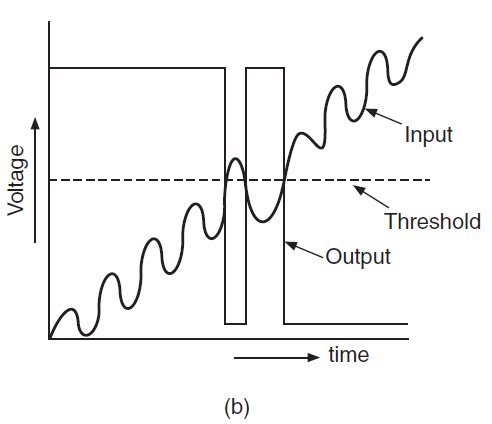

Gambar 4.32 menunjukkan respon rangkaian inverter ketika diumpankan dengan input yang bervariasi lambat baik dalam kasus sinyal yang ideal [Gbr. 4.32 (a)] dan dalam kasus sinyal praktis yang memiliki sejumlah kecil gangguan AC di atasnya [Gbr. 4.32 (b)].


gambar 4.32 respon inverter konvensional untuk memperlambat input yang bervariasi

Solusinya terletak pada dua level tegangan ambang yang berbeda, satu untuk transisi RENDAH-ke-TINGGI dan untuk transisi TINGGI-ke-RENDAH,dengan beberapa umpan balik positif di sirkuit gerbang internal, yang disebut histeresis.
Beberapa varietas gerbang logika, terutama di gerbang inverter dan NAND, yang memiliki histeresis bawaan disebut gerbang Schmitt, yang menginterpretasikan tegangan input yang bervariasi sesuai dengan dua tegangan ambang batas, satu untuk LOW-to-HIGH dan untuk transisi keluaran HIGH-to-LOW. Gerbang Schmitt dibedakan dari gerbang konvensional dengan simbol 'histeresis' kecil yang mengingatkan pada B - Loop H untuk bahan feromagnetik.

D. GAMBAR RANGKAIAN [KEMBALI]

E. VIDEO [KEMBALI]

F. LINK DOWNLOAD [KEMBALI]
3. rangkaian proteus klik di sini
5. datasheet  klik di sini

Contoh Soal [KEMBALI]

1. buatlah rangkaian transite inverter seri
jawab:

2. buatlah gerbang or-and-invert dengan lebar empat dua masukkan
jawab:




Problem [KEMBALI]
1. Bagaimana gerbang schmitt mengatasi kemunculan keluaran yang tidak menentu untuk transisi             masukkan yang bervariasi lambat ?
    jawab : Dengan memiliki dua level tegangan ambang yang berbeda, satu untuk transisi rendah                   ke tinggi dan yang lainnya untuk transisi tinggi ke rendah dengan beberapa umpan                       balik posistif.

2. Gerbang logika memiliki level tegangan ambang masukan tunggal. Pada level berapa tegangan             ambang masukkan tunggal  terletak?
    jawab : Tegangan ambang terletak di antara level tegangan rendah tertinggi dan level                                  tegangan tinggi terendah

Soal Pilihan Ganda [KEMBALI]
1. apa yang dimaksud dengan gerbang schmitt?
    a. Beberapa varietas gerbang logika, terutama di gerbang inverter dan NAND, yang memiliki                     histeresis bawaan.
    b. Beberapa varietas gerbang logika,  yang memiliki histeresis bawaan
    c. Beberapa varietas gerbang logika, terutama di gerbang inverter dan NAND, yang tidak memiliki            histeresis bawaan
    d. Beberapa varietas gerbang logika, yang tidak memiliki histeresis bawaan
    jawab : A

2. Gerbang logika dapat menghasilkan keluaran yang tidak menentu bila diumpankan dengan...
    a. berbagai masukan cepat
    b. berbagai masukan tinggi
    c. berbagai masukan rendah
    d. berbagai masukan lambat
    jawab : D
