15.7 PSPICE WINDOWS 666

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Teori

4. Prinsip

5. Rangkaian

6. Video

7. Link Download

1. Tujuan [kembali]
·        Untuk menganalisis rangkaian op-amp dengan  pspice windows.
·        Untuk melihat bentuk gelombang rangkaian op-amp dengan pspice windows

2.  Alat dan Bahan [kembali]
·        OP-Amp










·        Resistor

·        Baterai

·        Kapasitor

3.  Dasar teori [kembali]Banyak aplikasi op-amp praktis yang dibahas dalam bab ini dapat dianalisismenggunakan PSpice. Analisis berbagai masalah akan digunakan untuk menampilkan dc bias yang dihasilkan  atau, menggunakan PROBE, untuk menampilkan bentuk gelombang yang dihasilkan. Seperti biasa, gunakan dulu Skema untuk menggambar diagram rangkaian dan mengatur analisis yang diinginkan, kemudian gunakan Simulasi untuk menganalisis rangkaian. Akhirnya, periksa Output yang dihasilkan atau gunakan PROBE untuk lihat berbagai bentuk gelombang
Program 15.1 — Summing Op-Amp
Sebuah op-amp penjumlahan yang menggunakan IC 741 ditunjukkan pada Gambar 15.35. Tiga input tegangan dc dijumlahkan, dengan output tegangan dc yang dihasilkan ditentukan sebagai berikut

Program 15.2 — Voltmeter DC Op-Amp
Sebuah voltmeter dc yang dibangun menggunakan op-amp A741 disediakan oleh skema Gambar.15.36. Dari materi yang disajikan dalam Bagian 15.5, fungsi transfer darisirkuit

Program 15.3 — Low-pass Active Filter Gambar 15.37 menunjukkan skema filter aktif low-pass. Rangkaian filter orde pertama inimelewatkan frekuensi dari dc hingga frekuensi cutoff yang ditentukan olehresistor R1 dan kapasitor C1 menggunakan

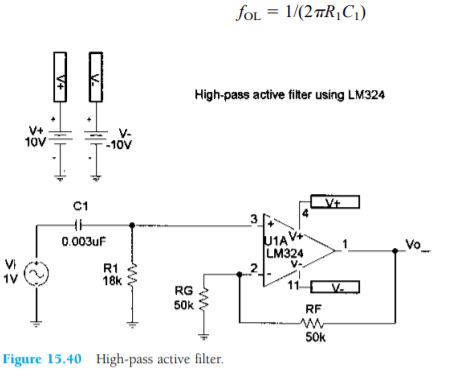

Program 15.4 — High-Pass Active FilterGambar 15.40 menunjukkan skema filter aktif high-pass. Filter urutan pertama inisirkuit melewati frekuensi di atas frekuensi cutoff yang ditentukan oleh resistor R1 dan kapasitor C1 menggunakan

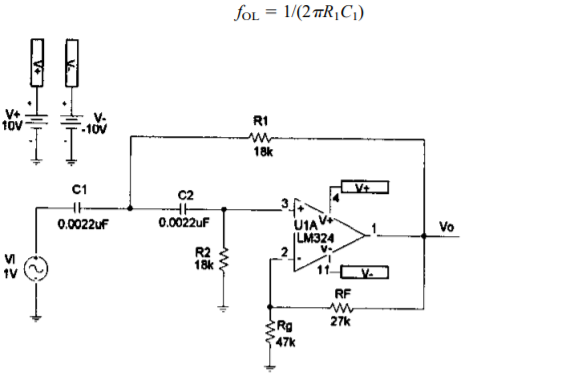

Program 15.5 — Second-Order High-Pass Active FilterGambar 15.42 menunjukkan skema filter aktif high-pass high-second. Inisirkuit filter orde kedua melewati frekuensi di atas frekuensi cutoff yang ditentukanoleh resistor R1 dan kapasitor C1 menggunakan

Program 15.6 — Bandpass Active FilterGambar 15.46 menunjukkan rangkaian filter aktif bandpass. Menggunakan nilai-nilai Contoh 15.14,frekuensi bandpass adalah

4.  Prinsip kerja [kembali]Sumber arus AC dihubungkan ke non-inverting dan yang input bagian inverting di-ground-kan agar tidak ada arus yang terbuang. Kemudian pada tegangan yang positif dihubungkan dengan baterai DC. Pada bagian output dihubungkan dengan osiloskop dan pada input A osiloskop dihubungkan dengan signal generator untuk membangkitkan sinyal pada rangkaian.

5. Rangkaian [kembali]

6. Video [kembali]

7. Link Download[kembali]
Link download video Disini
Link data sheet Disini
Link download Rangkaian Disini
