1. Jurnal [kembali]
1. Bagaimana
prinsip kerja dioda dan rangkaian clipper pemotong atas dan bawah?
Prinsip Kerja Dioda
Dioda merupakan bahan semikonduktor yang terdiri
dua bagian yaitu P dan N sehingga sering disebut dengan PN Junction. Tipe P
pada diode merupakan bahan semikonduktor yang kekurangan satu electron sehingga
membentuk hole yang berfungsi sebagai pembawa muatan, sedangkan tipe N
merupakan bahan semikonduktor yang memiliki kelebihan elektron
Forward Bias
Apabila kutub P pada dioda (biasa disebut anode)
dihubungkan dengan kutub positif sumber maka akan terjadi pengaliran arus
listrik dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole
sehingga terjadi pengaliran arus. Atau dalam keadaan ini disebut forward bias.
Reverse Bias
Sebaliknya apabila sisi P dihubungkan dengan negatif baterai / sumber, maka elektron akan berpindah ke arah terminal positif sumber. Didalam dioda tidak akan terjadi perpindahan elektron. Keadaan ini disebut reverse bias
Rangkaian
Clipper Pemotong Atas
Pada rangkaian ini, tegangan dengan polaritas
positif tidak dilewatkan. Dalam rangkaian dioda dalam keadaan forward bias
selama setengah siklus positif dari gelombang input sinusoidal. Maka, agar arus
dapat mengalir dari sumber menuju resistor dan kemudian melewati diode, maka
tegangannya harus melewati nilai tegangan kerja yang diatur sesuai bahan
penyusun diode. Misalnya untuk bahan silicon, tegangan kerjanya adalah 0.7 V.
Apabila sudah terpenuhi, dioda mulai bergerak dan menahan tegangan konstan pada
0.7 V sehingga bentuk gelombang sinus semakin turun. Dengan demikian tegangan
output yang diambil melintasi dioda tidak pernah dapat melebihi 0.7 volt selama
setengah siklus positif.
Selama setengah siklus negatif, dioda dalam keadaan reverse bias sehingga arus
tidak dapat mengalir melewati diode bias balik sehingga tidak berpengaruh pada
setengah negatif dari tegangan sinusoidal yang melewati ke beban. Oleh karena
itu dioda membatasi setengah positif dari gelombang input atau disebut juga
clipper pemotong atas.

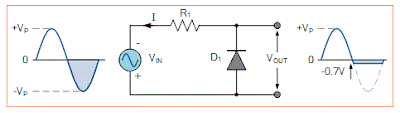

Rangkaian Clipper Dioda Negatif
Dioda bias maju selama setengah siklus
negatif dari bentuk gelombang sinusoidal dan membatasi atau clip ke
-0.7 volt sambil membiarkan setengah siklus positif untuk lolos tidak berubah
ketika bias balik. Karena dioda membatasi setengah siklus negatif dari tegangan
input maka disebut rangkaian clipper negatif.
2. Pengaruh sumber terhadap tehangan output
Baterai dalam rangkaian clipper akan mempengaruhi nilai gelombang yang terpotong. Besar dari gelombang yang terpotong dapat dihitung dengan menjumlahkan besar tegangan baterai dan besar tegangan kerja diode. Untuk bahan silicon yaitu 0.7V dan untuk germanium 0.3 V.
