Laporan Akhir 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Analisa

5. Link Download

  1. Jurnal [kembali]



2. Gambar Rangkaian Simulasi [kembali]

3. Video simulasi [kembali]

4.  Analisa [kembali]

      1. Jelaskan prinsip kerja dari rangkaian dalam gerbang AND, OR, Not, NOR, dan NAND

Jawab:

Gerbang AND (AND Gate)

Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.

Simbol dan Tabel Kebenaran Gerbang AND (AND Gate)



Gerbang OR (OR Gate)

Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.

Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.

Simbol dan Tabel Kebenaran Gerbang OR (OR Gate)

 Gerbang NOT (NOT Gate)

Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.

Simbol dan Tabel Kebenaran Gerbang NOT (NOT Gate)



Gerbang NAND (NAND Gate)

Arti NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.

Simbol dan Tabel Kebenaran Gerbang NAND (NAND Gate)



Gerbang NOR (NOR Gate)

Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.

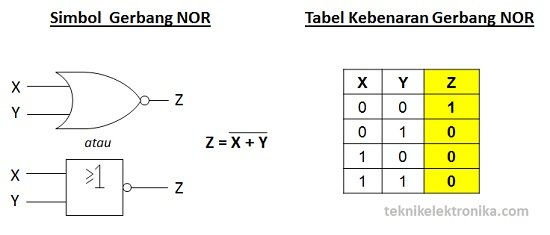

Simbol dan Tabel Kebenaran Gerbang NOR (NOR Gate)









2.  2.    Bandingkan hasil percobaan dengan tabel kebenaran masing masing gerbang logika

Jawab:

Data yang di dapat dari pratikum yang dilakukan ketika input B0 dan B1 berlogika 0 0, 0 1, 1 0,1 1. Data tersebut dapat kita bandingkan dengan beberapa gerbang logika diantara nya:

·       Gerbang NOT

Ketika percobaan dilakukan pada rangkaian ketika kita memberi input berlogika 0 maka output yang keluar oleh gerbang NOT berlogika 1. Sedangkan, ketika input yang diberikan berlogika 1 maka output yang dihasilkan oleh gerbang NOT berlogika 0. Hal ini sesuai dengan tabel kebenaran dimana sifat gerbang NOT merupakan gerbang inverter atau sering disebut juga gerbang pembalik.

·       Gerbang AND

Ketika percobaan dilakukan pada rangkaian gerbang AND. Output gerbang AND akan berlogika 1 apabila input pada B0 dan B1 sama sama memiliki logika 1. Akan tetapi, apabila B0 dan B1 sama sama berlogika 0 atau berlogika 0 tidak secara bersamaan maka outputnya akan berlogika 0. Hal ini sama halnya dengan tabel kebenaran.

·       Gerbang OR

Percobaan yang dilakukan pada gerbang OR hampir sama prinsipnya gerbang AND hanya saja bila input B0 dan B1 sama sama berlogika 0 maka output pada gerbang OR berlogika 0. Sedangkan, apabila B0 dan B1 inputnya sama sama berlogika 1 atau inputnya berlogika 1 secara tidak bersamaan maka output yang dihasilkan berlogika 1. Hal ini sesuai dengan tabel kebenaran gerbang AND.

·       Gerbang XOR

Output pada gerbang XOR akan berlogika 1  apabila inputnya berlogika 1 0 atau 0 1 atau 1 secara tidak bersamaan. Akan  tetapi, apabila input B0 dan B1 sama sama berlogika 0 atau 1 maka outpunya berlogika 0. Hal ini sesuai dengan tabel kebenaran gerbang XOR.

·       Gerbang NAND

Output gerbang NAND akan berlogika 0 apabila input B0 dan B1 sama sama berlogika 1. Akan tetapi, apabila input pada gerbang logika NAND sama sama berlogika 0 atau berlogika 0 secara tidak bersamaan maka ouput yang dihasilkan akan berlogika 1. Hal ini sesuai dengan tabel kebenaran pada gerbang NAND.

·       Gerbang NOR

Output yang dihasilkan pada gerbang NOR prinsipnya hampir sama dengan gerbang NAND. Ketika input B0 dan B1 sama sama berlogika 0 maka outputnya akan berlogika 1. Sedangkan apabila B0 dan B1 sama sama berlogika 1 atau berlogika 1 secra tidak bersamaan maka output yang dihasilkan akan berlogika 0. Hal ini sesui dengan tabel kebenaran gerbang NOR.

·       Gerbang XNOR

Output pada gerbang XNOR akan berlogika 1 apabila B0 dan B1 nya sama sama berlogika 1 atau berlogika 0. Sedangkan bila B0 dan B1 berlogika 1 0 atau 01 maka output yang dihasilkan akan berlogika 0. Hal ini sesuai dengan tabel kebenaran pada gerbang XNOR.



5. Link Download [kembali]

   File Rangkaian (disini)

    Video Simulasi (disini)
